数字存储示波器手持迷你小型便携示波表电压维修分析单通道

价格 ¥ 399.0
运费:包邮 热销:1 件 奖励:0 积分
数量
库存999
  立即购买 加入购物车
新品推荐

热销排行



商品描述

这款袖珍示波器主要是用来在以下场合应用的:

  1. 出外现场检修普通电子设备(变频空调或工业变频电源,AC/DC开关电源或逆变器,电梯及楼宇消防设备,工业现场控制电路)

   2. 硬件检修或软件调试RS232、RS485、I2C、CAN等通信接口电路,LED显示及键盘扫描驱动电路,无刷电机驱动电路

   3. 音频设备及电路,电子玩具及遥控模型,汽车电子电路的检修

   4. 学校教学实习及学生课余开发电子小制作

   5. 需要观测缓慢信号变化的应用场合(如:继电器及开关触点抖动、电池充放电曲线、稳压电源负载瞬变响应、温度传感器特性测量)

   6. 供电有关电子电路(可控硅调压、功率因数补偿、电子节能灯、钠灯镝灯汞灯氙灯等路灯驱动电路) 。至于其他的一些诸如:CPU时钟、RAM存取、总线及USB或以太网信号测量、高频及视频电路以及需要用到FFT的信号分析等等场合,此示波器是无法胜任的。特别值得一提的就是这款袖珍示波器可以采用内部电池供电,因此在现场测量时,地线是完全悬浮的,可以完全像万用表一样,点哪测哪,不用考虑接地隔离的问题。



  • MCU                      STM32F103VC
    ADC                      MCU 内部 ADC
    通道数量               1模拟通道+1内部通道
    模拟带宽               200KHz
    最高采样率            1MSa/s
    最大存储深度         8K
    水平扫描速度         1uS/Div~2S/Div(1-2-5步进)
    垂直灵敏度            20mv/Div~10V/Div(1-2-5步进)
    输入阻抗               1MΩ
    耦合方式               DC/AC
    触发模式               上升/下降沿触发
    自动调整模式          AUTO_FIT
    运算波形               -A, RecA, A+ RecA
    信号输出              方波、正弦波、三角波、锯齿波
    触发模式              Auto,Normal,Single,None,Scan
    测量值                 信号频率/周期/占空比,

                              电压峰峰值/有效值/最大值/最小值/平均值
    存储                    8MB 内置U盘
    可装APP数量         1个
    操作                    按键
    USB接口              MicroUSB
    电池                    550mAh
    屏幕尺寸              2.8寸
    屏幕分辨率          320×240
    主机尺寸            106.5mmX55.7mmX11.5mm
    主机重 量(含电池)   65g

  • 包装尺寸:188mm*112mm*45mm

    包装重量:216g

    开源情况             应用层开源
    认证                   CE/FC

DS211-Mini-Handheld-Digital-St

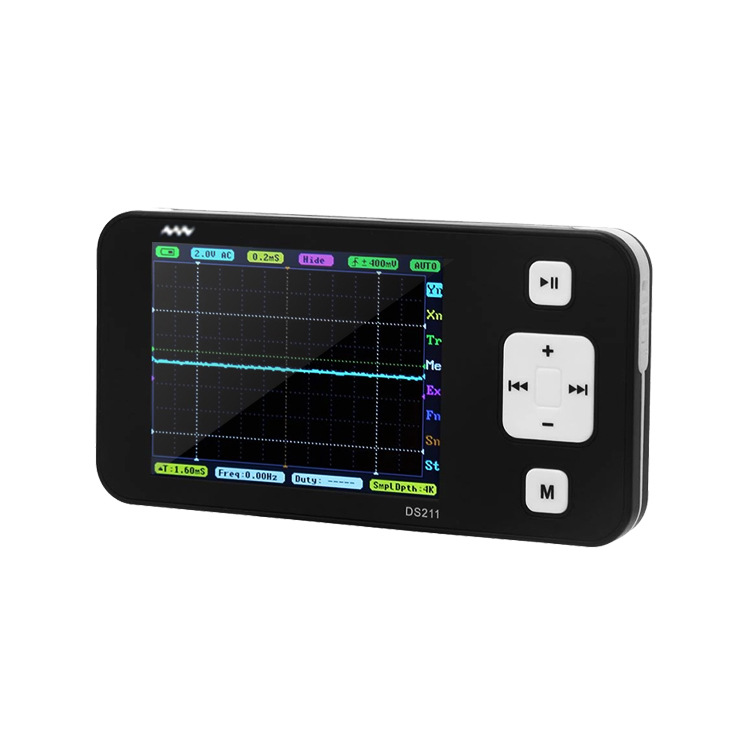

DS211-Mini-Handheld-Digital-St

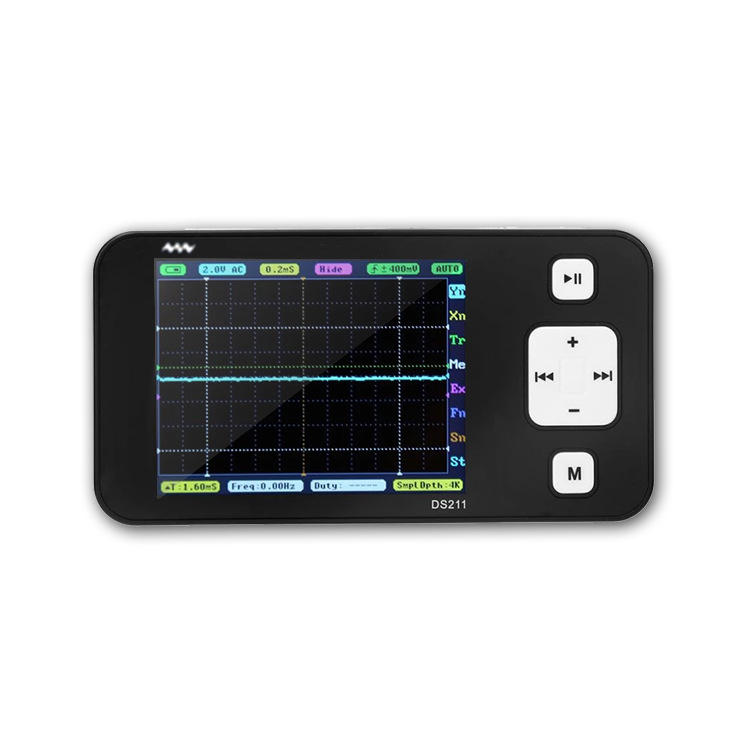

DS211-Mini-Handheld-Digital-St

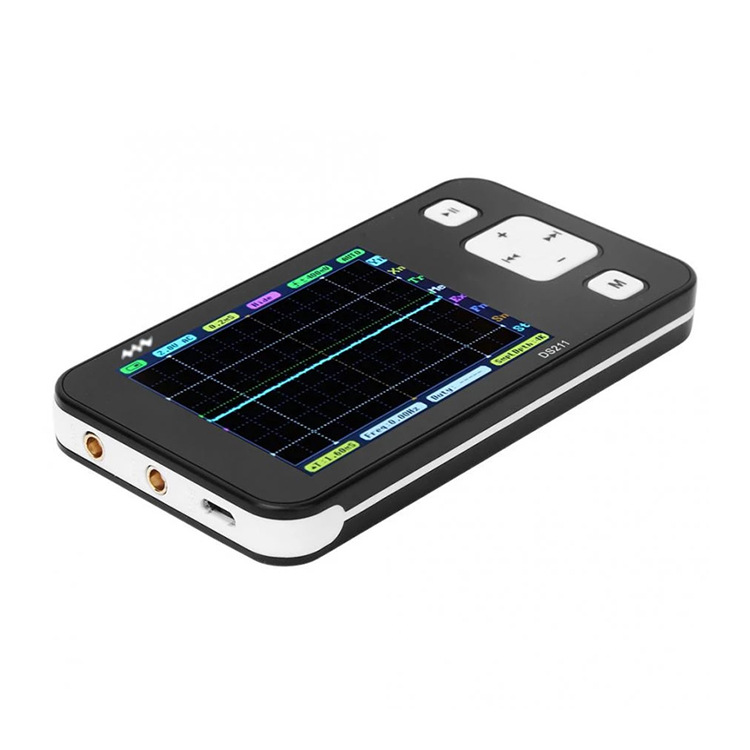

DS211-Mini-Handheld-Digital-St
